傳統管道中使用的套筒補償器具有的實用性是什么

        套筒補償器是熱力管道中常用的一種補償器設備，眾所周知，加熱蒸汽管的設計，安裝和使用需要著重考慮管道的熱膨脹和產生的熱推力。傳統管道中使用的方形補償器（或方形膨脹節）由于安裝位置有限逐漸由套筒式補償器替換。它有尺寸小，熱補償能力大，熱水阻力小等*的經濟優勢。

套筒補償器原理

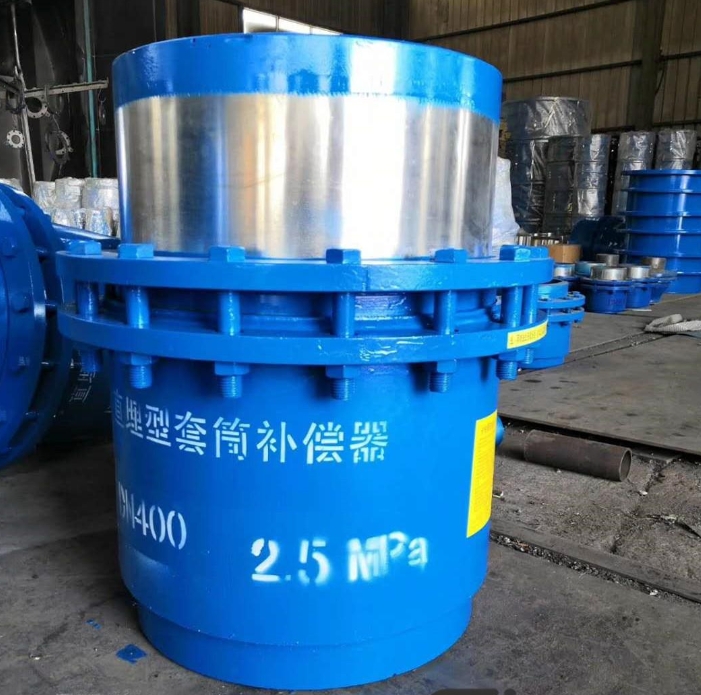

套筒補償器適用于工作壓力0-0 2.5MPa，熱網管道工作溫度-40-400℃，一般為8 - 10年無泄漏，結構如下圖所示

套筒式補償器分為兩部分，即外套管和內套管，內殼體由填充物密封和密封。 _填料采用柔性石墨，溫度范圍寬（-190-1600°C），韌性好，彈性高，密封性能好，自潤滑性能好，摩擦系數低（一般=μ0.12.~0 15）等優點，因此GSJ套筒補償器具有實用性。

套筒補償器的結構告訴我們，熱管的熱膨脹通過內套筒AD在外套筒內的軸向運動來補償，以補償吸收。為了使其既不泄漏也不能正常工作，要求補償器與加熱網絡中的管道同心。為此目的，外套筒的一側應制成固定端，并且內套筒的一側應具有可靠的導向座，以確保其在操作期間能夠保持同心的自由滑動膨脹和收縮。

為了實現同心度，單節固定支架應固定在補償器外套的BC部分上，軸向滑動支架和固定支架不應太長，一般設計在lm內。我們在設計時需要0.7米。在實際結構中，將內套筒外側約5cm，這樣可以保證內套筒在工作時有足夠的膨脹空間，也可以作為引導支撐，保證同心度。

另外，在熱網設計中，內套管應為介質端部的流動，伸縮側管的高程應略高于固定側管的高程，以便水可以管道啟動和停止時排空。

在加熱網絡中，可以使用套筒補償器，只要它僅補償吸收軸向位移即可。使用補償器的經濟可靠的線性距離應在40m以內，即線性40m管道的軸向膨脹應予以補償。
