客服咨詢新華豐套筒補償器的安裝步驟和注意事項

客服咨詢新華豐套筒補償器的安裝步驟和注意事項

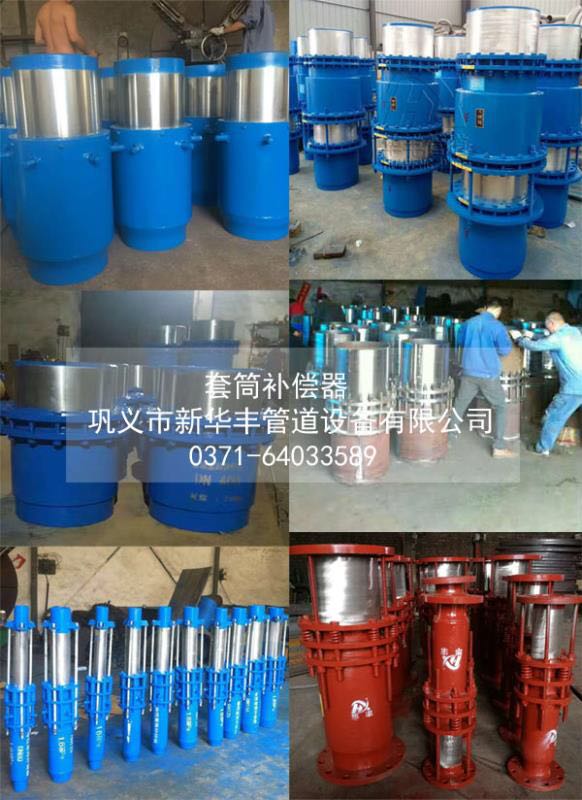

　　套筒補償器可以應用于熱水、蒸氣以及油脂類的介質,通過滑動套筒對外套筒的滑移運動,以達到熱膨脹的補償，套筒補償器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃的環境。

　　套筒補償器采用新型的密封材料柔性石墨環,其具有強度大、摩擦系數小(0.04~0.10)、效果好,且維修方便等特點。套筒補償器的使用壽命比較長，疲勞壽命與管道相當，滑動表面經特殊處理,在鹽水、鹽溶液等環境下耐腐蝕性能好,比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能,也可將螺栓松開,取下壓圈，再裝進一層或兩層密封環，壓緊壓圈,繼續使用。

　　套筒補償器的4點安裝步驟：

　　1．先將中間壓盤螺栓松開。

　　2．把伸縮管拉至所需安裝長度。

　　3．補償器兩端接管與對方管道根據流向指向平行焊接。

　　4．焊接好后將中間壓盤螺栓上下對角均勻上緊，切勿壓偏。

　　套管式補償器安裝點安裝使用注意事項：

　　1．安裝前應檢查補償器是否完好，內套管的工作表面有無損傷。套筒補償器在安裝之前首先要檢查型號、規格和管道的配置情況，必須按照設計要求進行。

　　2．安裝前應檢查內套管的伸出長度，并根據當時現場溫度預留足夠的收縮量。通常產品出廠時廠方預留了25-30mm的收縮量。對于需要進行“冷緊”的補償器，在預變形時使用的輔助構件要在管路安裝完畢之后拆除即可。補償器如果安裝在架空管道，兩端必須設滑動支架。保證補償器能在正常情況下自由補償。

　　3．產品安裝時，不能起吊伸縮管，密封壓蓋等，更不能用金屬棍等別撬或打伸縮管和密封壓蓋，以免破壞產品的密封 能。在套筒補償器的安裝過程中，不要讓焊渣飛濺到波殼的表面，要注意保護波殼不要受到其它機械的損傷。在不常去的管系安裝完之后，要盡快的拆除掉套筒補償器上的用于安裝運輸?shù)妮o助定位組件以及緊固件，要按設計要求將補償器的限位裝置調到規定的位置，以便使管系有充分的補償能力。

　　4．補償器在管道中安裝時應使其兩端的連接管處于同一軸心線上，其軸心線偏移應小于0.3%，通常可采用將管道連接好后，根據補償器的長度截掉同長度管段的方法來安裝補償器。補償器如果安裝在地埋管道，補償器需設維修井。應能保證補償器的正常維修與每年供暖前的檢修。緊固壓盤螺栓時應均勻用力上緊，中間縫隙上下左右應一致，防止壓偏。避免漏水和漏氣。

　　5．補償器的外套筒距管道固定支架的距離不得大于4倍管道的直徑。為保證管道無側向位移，只沿軸向伸縮，在伸縮管側裝導向支架。當補償器兩鍘均有軸向位移時，則兩側都應裝導向支架，保證軸向位移對補償器偏心度正負（+－）不超過一度。

　　6．補償器兩端應設導向支架，其間距由設技人根據管線的大小，剛度和強度計算確定。為保證管道無側向位移，只沿軸向伸縮，在伸縮管側裝導向支架。當補償器兩鍘均有軸向位移時，則兩側都應裝導向支架，保證軸向位移對補償器偏心度正負（+－）不超過一度。

　　7．補償器的保溫防水結構可與管道相同，但不得對伸縮管起約束作用，與補償器兩端相焊接的管段必須進行破口處理，焊后按要求進行水壓試驗（試壓時應予旋緊填料室兩端螺栓無泄露為止）。運行24小時后，必須將填料室兩端螺栓再緊一次。

　　8．當補償器用于直埋管道時，宜在補償器處設檢查井，形式由設計人確定。

　　9． 對雙向無推力補償器，必須簡圖中所注的介質流向安裝，當介質為蒸汽時，以免補償器內形成氣塞。為保障補償器兩個方向的補償量相等，設計時一定將雙向補償器布置在兩個固定點中間。（本文章來自百度百科百度文庫等摘要）
