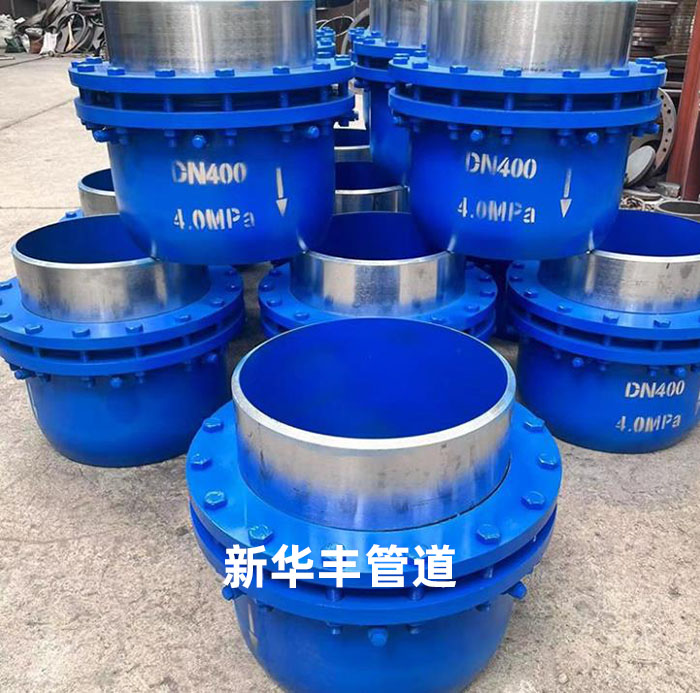

高壓自密封旋轉補償器的作用是借其旋轉來吸收熱力管道的熱位移
高壓自密封旋轉補償器的作用是借其旋轉來吸收熱力管道的熱位移,以起到熱補償的作用。因此旋轉筒結構是否合理是至關重要的。高壓自密封旋轉補償器的整體優點,技術上采用完全不同其他補償器的非傳統原理。壓力和密封力兩者結合的方式,組合成一個外圓密封結構。其中的密封材料,使用國內很*的密封材料,理論上可以使用在整1000度溫差中,即-200℃~800℃的環境中。本產品采用為科學的密封結構,通過減少密封面及密封材料雙重摩擦力下,可以保證10年內的材料不需要在裝。
補償器選擇的壓力等級為:01.6 , 2.5 , 4.0 ,6.0 ,10.0 MPa等級別。負壓和高壓為特殊工況下的參數,可定制。補償器選擇的溫度級別為:-60——350,400℃,500℃等級別,低溫或高溫為特殊情況下的參數,可定制。補償器本體材料應根據使用工況和設計參數選定,一般與管道材質相同。
旋轉補償器的安裝要求
補償器的布置。①補償器可以布置在架空管線間、地埋管線間、架空和地埋結合處、高管位和低管位處、直角轉彎處、非直角轉彎處等,且布置位置的隨意性很大,不影響補償效果;②直線路徑中補償器布置時,在補償器前、后將直線管道向兩側打折布置,形成a夾角(一般為135℃和150℃),兩側斜出的距離為設計所需的L值;③耐高壓自密封旋轉補償器根據現場情況可以向上、向下或轉過900側向布置。
自密封旋轉補償器的選型的一般規定:
1)確定一種組合型式后,根據現場情況和管道的剛度,先設定力偶臂L的值(一般為1.5一6m),計算兩固定支架(點)之間的膨脹長度△L(該膨脹圍繞中心0旋轉),按三角函數計算出旋轉角θ的大值,一般不超過表中的推薦值為宜,如大于推薦值時,應適當增加力偶臂L值。
2) H值。H值為GSJ-V旋轉筒本體高度,不含加2個彎頭的高度,在通常應用中,選擇1.5D的標準彎頭,特殊情況也可以選擇的彎頭以降低H值。
旋轉補償器的結構:
3) y值。值為GSJ-V旋轉筒在力偶臂轉到0.5θ時產生的向外側偏移大值,因為y不能過大,設計中將L值適當放大。
4)導向支架。由于耐高壓自密封旋轉補償器的補償能力特別大,所以在長距離的管線中應適當的設置導向支架。
5)滾動支架。由于耐高壓自密封旋轉補償器補償能力特別大,所以補償器工作時在近補償器處的管道位移量特別大,一般可以采用滾動支架形式布置在長距離移動的架空管線中,使得設計方便,摩擦力降低。地埋管線同此,宜采用滾動型式為宜。
6)耐高壓自密封旋轉補償器的旋轉力偶的摩擦力矩及其推力。組合旋轉式補償器的力偶臂L應根據現場實際情況確定,一般取1.5——6m。力偶臂和一對大小相等方向相反的力相互垂直。
